Descriere

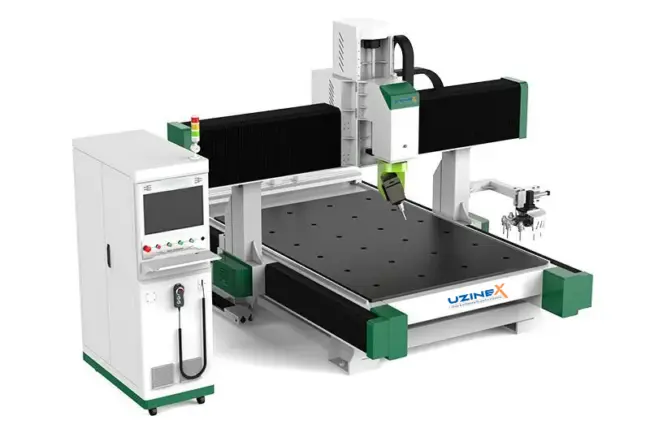

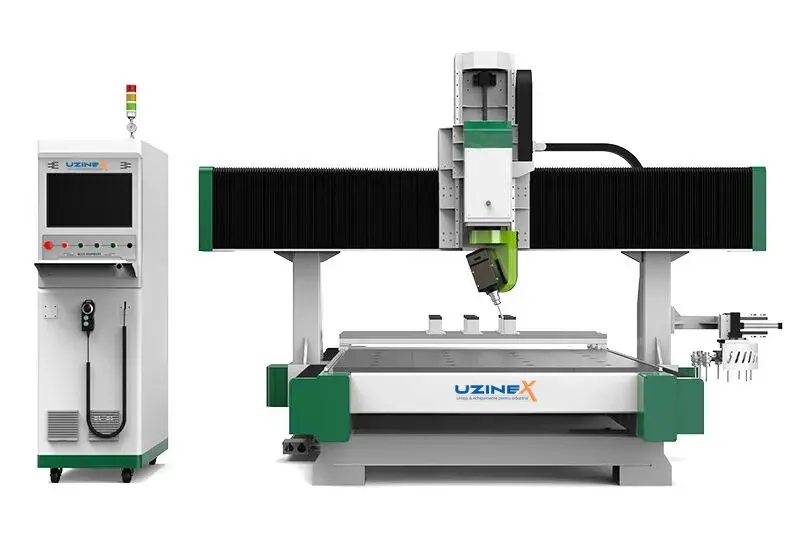

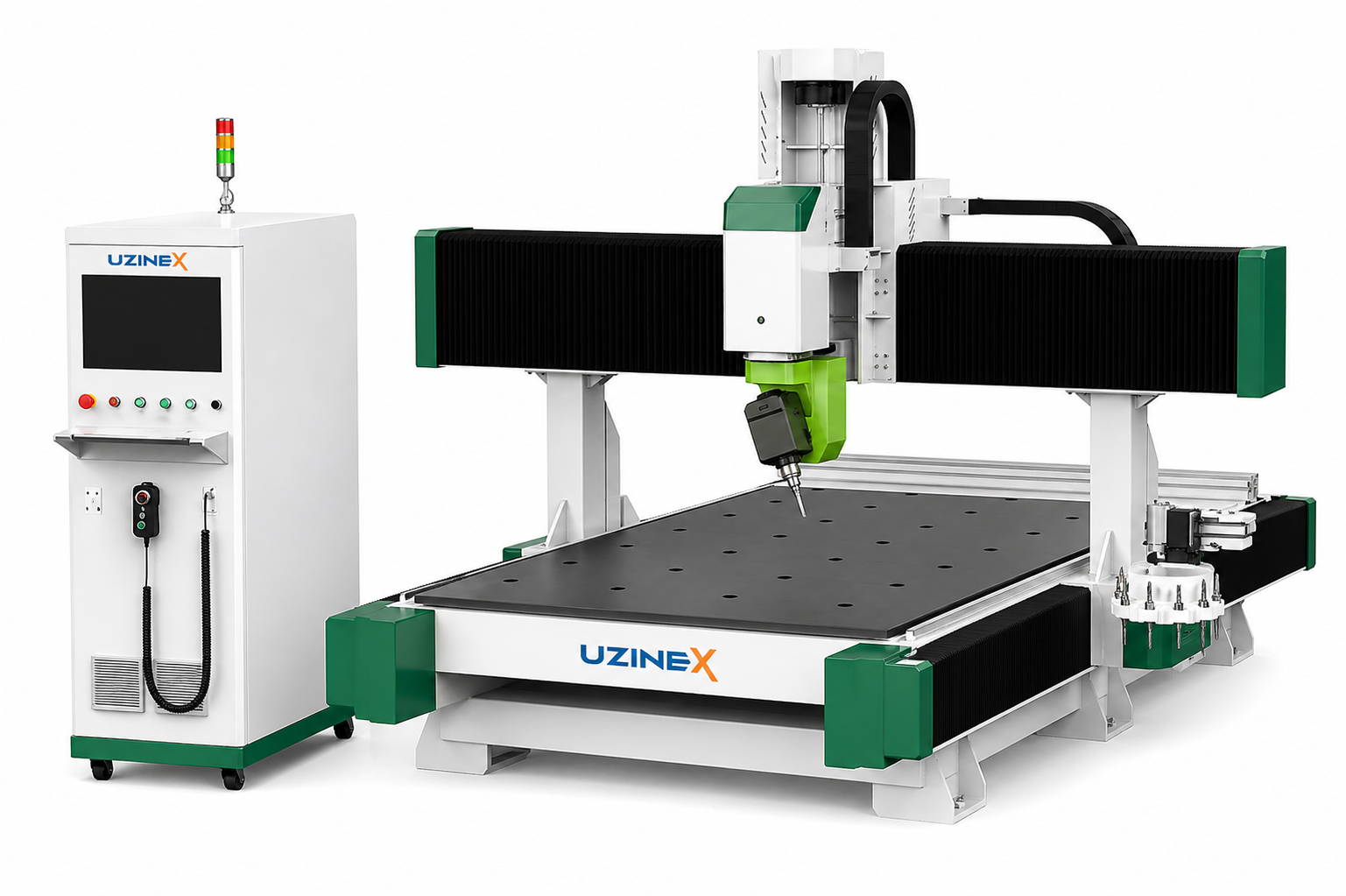

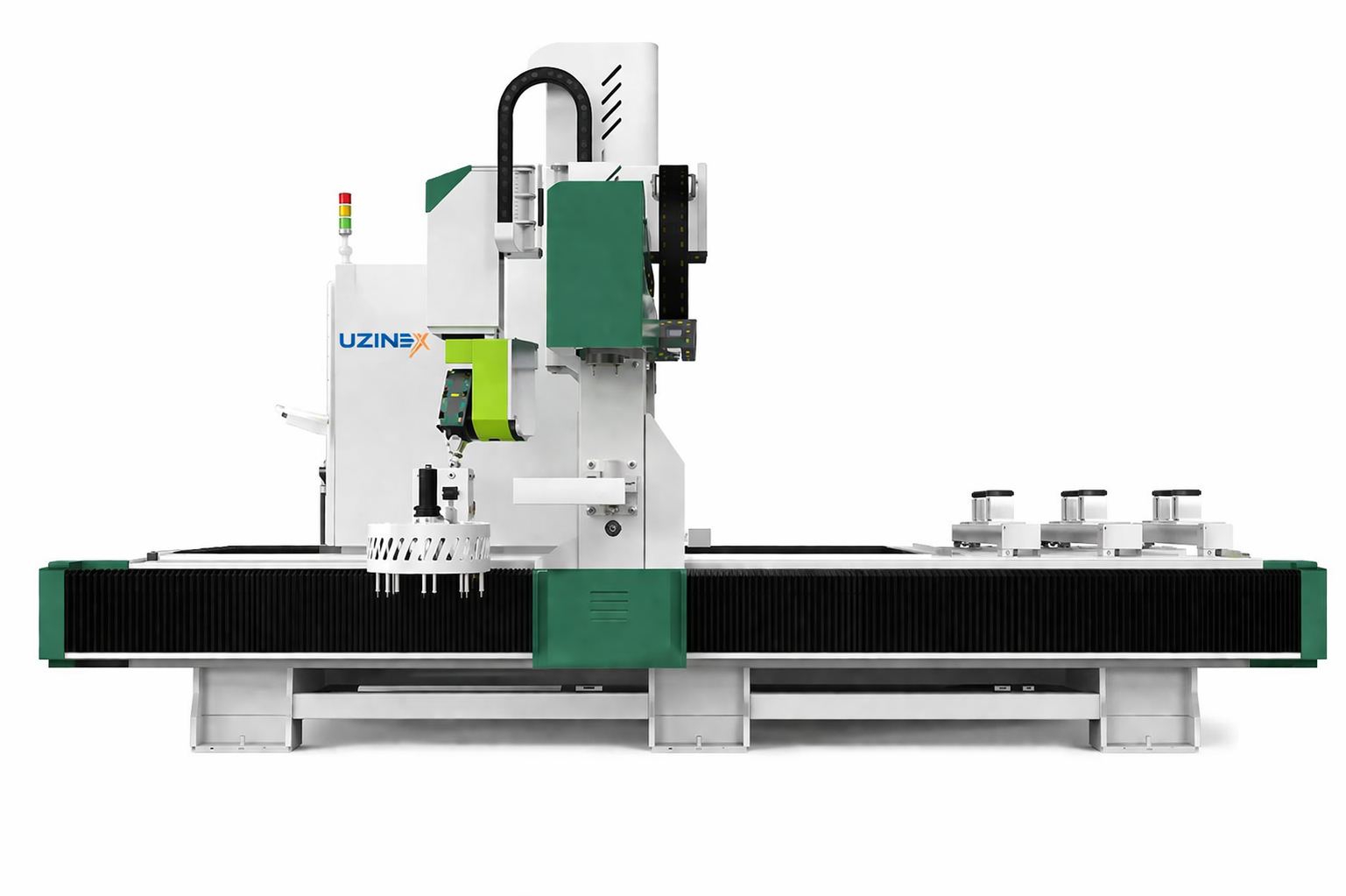

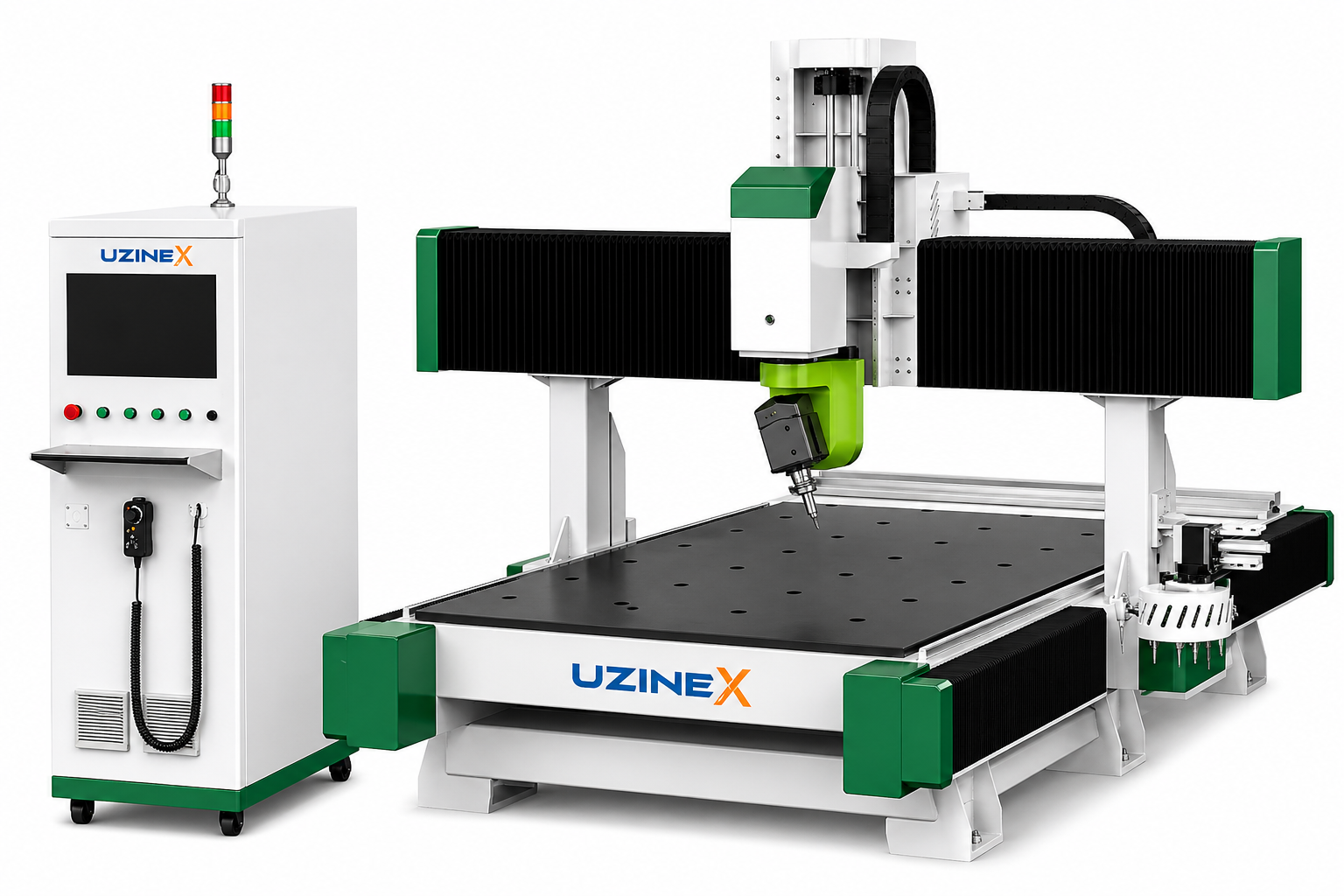

Centrul cnc 5 axe pentru prelucrare complexa este echipamentul industrial de varf pentru fabricarea pieselor cu geometrie tridimensionala imposibil de prelucrat pe un centru CNC cu 3 axe — matrite de turnare auto si aeronautica, carene navale, mobilier de lux cu suprafete curbe, sculptura ornamentala si prototipuri industriale de dimensiuni mari.

Descarcă fișa tehnică PDF

Cu axul HITECO de 10 kW, capul de taiere pe 5 axe HITECO/LX500, controlerul SYNTEC 610-E5 cu functii RTCP si cursa Y de pana la 6.000 mm, centrul cnc 5 axe pentru prelucrare complexa acopera dimensiunile si complexitatile pieselor de la matrița de mic volum pana la componentele structurale navale de mari dimensiuni.

Centrul cnc 5 axe pentru prelucrare complexa este echipat cu magazin de scule carusel cu 8 pozitii HSK F63 pentru schimbare automata rapida, servomotoare Yaskawa Japonia (1,3 kW pe X, 2 × 1,3 kW pe Y, 1,8 kW pe Z), 3 reductoare SHIMPO Japonia, invertor Delta 15 kW, masa T-slot cu vacuum, racire cu apa si cabluri Igus Germania. Cursele configurabile pe X (1.300–2.000 mm), Y (2.000–6.000 mm) si Z (300–600 mm) permit adaptarea centrul cnc 5 axe pentru prelucrare complexa la dimensiunile specifice ale pieselor prelucrate in fabrica ta.

Specificatii tehnice — centrul cnc 5 axe pentru prelucrare complexa

Centrul cnc 5 axe pentru prelucrare complexa se configureaza la ofertare — cursele pe X, Y, Z, tipul axului si configuratia mesei adaptate aplicatiei tale. Consultanta tehnica gratuita disponibila.

Avantajele centrului cnc 5 axe pentru prelucrare complexa

• SYNTEC 610-E5 cu RTCP — prelucrare 5 axe simultane cu compensare automata a centrului sculei — centrul cnc 5 axe pentru prelucrare complexa are controlerul SYNTEC 610-E5 cu functia RTCP (Rotational Tool Center Point), care compenseaza automat pozitia varfului sculei la orice rotatie a axelor A si B. Cu RTCP, centrul cnc 5 axe pentru prelucrare complexa mentine automat pozitia corecta a varfului sculei indiferent de unghiul capului, permitand prelucrarea suprafetelor curbe si a geometriilor undercut fara erori de pozitionare.
• Cap de taiere HITECO/LX500 pe 5 axe — acces la orice unghi de atac — capul de taiere HITECO/LX500 al centrul cnc 5 axe pentru prelucrare complexa permite inclinarea sculei pe axele A si B, atacand suprafata piesei din orice unghi in spatiul 3D. Aceasta libertate de miscare pe 5 axe simultane este esentiala pentru frezarea suprafetelor concave adanci (cum ar fi interiorul matrițelor de turnare), pentru frezarea peretelui negativ (undercut) fara repoziționare manuala a piesei si pentru reducerea timpului de prelucrare prin utilizarea sculelor mai scurte si mai rigide pozitionate optim fata de suprafata prelucrată.
• HITECO 10 kW + Delta 15 kW — putere de frezare pentru materiale compozite si metale neferoase — centrul cnc 5 axe pentru prelucrare complexa are axul HITECO de 10 kW (optiune Changchuan 14 kW) si invertorul Delta de 15 kW, care asigura puterea de frezare necesara pentru prelucrarea materialelor compozite (fibra de carbon, fibra de sticla), aluminiu, alame si aliaje de aluminiu, pe langa lemn si spuma de inalta densitate. HITECO este producatorul italian de referinta pentru axuri de frezare de inalta performanta — fiabilitate si turatie constanta sub sarcina sunt critice la prelucrarea pe 5 axe simultane.
• Magazin carusel 8 scule HSK F63 — schimbare rapida fara pierdere de precizie — centrul cnc 5 axe pentru prelucrare complexa schimba automat intre cele 8 scule HSK F63 din magazinul carusel. Prinderea HSK F63 (hollow shank taper) este standardul pentru centrele de prelucrare 5 axe de performanta — ofera rigiditate superioara fata de prinderea ISO sau SK si nu permite nici o cale de eroare la fixarea sculei, garantand ca schimbarea de scula nu afecteaza precizia de repozitionare de la varful sculei.
• Servomotoare Yaskawa + 3 reductoare SHIMPO — cinematica de precizie pe toate 5 axele — centrul cnc 5 axe pentru prelucrare complexa foloseste servomotoare Yaskawa Japonia pe toate axele liniare (X, Y, Z) si 3 reductoare SHIMPO Japonia pentru axele de rotatie (A si B) ale capului de taiere. Yaskawa si SHIMPO sunt perechea de referinta pentru cinematica de precizie a centrelor 5 axe — SHIMPO asigura precizia angulara necesara pentru ca functia RTCP sa compenseze corect pozitia varfului sculei la orice unghi de rotatie.
• Cursa Y pana la 6.000 mm — piese de dimensiuni industriale mari — centrul cnc 5 axe pentru prelucrare complexa poate fi configurat cu o cursa pe axa Y de pana la 6.000 mm, acoperind dimensiunile componentelor navale (carene, punti, elemente structurale), ale matrițelor mari pentru prese si ale panourilor de compozit pentru industria aeronautica. Combinatia de cursa Y extinsa cu capul de taiere 5 axe face din centrul cnc 5 axe pentru prelucrare complexa unic in capacitatea de a prelucra piese lungi cu geometrie tridimensionala complexa intr-un singur ciclu de prindere.
• Masa T-slot + vacuum — fixare universala pentru piese de orice forma — centrul cnc 5 axe pentru prelucrare complexa combina masa cu canal T (pentru fixare cu bride si cleme mecanice a pieselor neregulate, blocurilor de matrita si structurilor de spuma) cu sistemul de vacuum (pentru placi si panouri plate). Aceasta combinatie acopera toate modalitatile de fixare necesare in productia de matrite, prototipuri si piese decorative cu forme complexe.
• Racire cu apa + Igus Germania — fiabilitate in productie continua pe materiale dure — centrul cnc 5 axe pentru prelucrare complexa are racire cu apa a axului HITECO si cabluri de miscare Igus Germania — componente dimensionate pentru productia continua pe materiale compozite si aliaje metalice care genereaza mai multa caldura decat lemnul sau spuma. Garantie 36 luni UZINEX, piese de schimb in stoc la Iasi, suport tehnic national 24–48 ore, transport, montaj si punere in functiune incluse.

Aplicatii — centrul cnc 5 axe pentru prelucrare complexa

Productia de matrite de turnare pentru industria auto, aeronautica si navala este aplicatia principala a centrului cnc 5 axe pentru prelucrare complexa. O matrita de turnare are suprafete curbe, adancituri, nervuri si pante care nu pot fi prelucrate complet pe un centru 3 axe fara repoziționari multiple ale piesei.

Centrul cnc 5 axe pentru prelucrare complexa executa matrița intr-o singura prindere, cu accesul capului de taiere din orice directie prin rotatia axelor A si B — suprafete mai uniforme, fara trepte de repoziționare si timp de prelucrare mai mic fata de un centru 3 axe.

Industria navala utilizeaza centrul cnc 5 axe pentru prelucrare complexa pentru productia de carene de ambarcatiuni din spuma de inalta densitate (modelele de matrita pentru turnarea fibrelor de sticla), pentru componentele structurale din compozit si pentru elementele decorative din lemn masiv folosite in amenajarea interioara a iahturilor si vaselor de croaziera. Cursa Y extinsa la 6.000 mm a centrului cnc 5 axe pentru prelucrare complexa acopera lungimile standard ale sectiunilor de carena prelucrate in un singur ciclu.

Mobilierul de lux cu suprafete curbe — scaune cu spatare sculptate organic, mese cu picioare cu geometrie complexa, cabinete cu usi curbe — necesita prelucrarea lemnului masiv pe 5 axe pentru a obtine suprafetele tridimensionale cu calitatea de finisare ceruta de segmentul premium. Centrul cnc 5 axe pentru prelucrare complexa produce aceste suprafete direct din blocul de lemn masiv, eliminand asamblarea din mai multe sectiuni drepte care caracterizeaza productia pe centrul 3 axe.

Ce inseamna prelucrarea pe 5 axe simultane cu RTCP

Un centru CNC cu 3 axe (X, Y, Z) deplaseaza scula numai in spatiu — in sus-jos, stanga-dreapta, inainte-inapoi. Centrul cnc 5 axe pentru prelucrare complexa adauga doua axe de rotatie (A si B) ale capului de taiere, permitand inclinarea sculei sub orice unghi fata de suprafata piesei in timp ce avanseaza pe toate cele 3 axe liniare simultan.

Functia RTCP (Rotational Tool Center Point) din controlerul SYNTEC 610-E5 al centrului cnc 5 axe pentru prelucrare complexa compenseaza automat deplasarea geometrica a varfului sculei la orice rotatie a capului — fara RTCP, inclinarea capului de taiere deplaseaza varful sculei din pozitia programata si genereaza erori de pozitionare pe piesa. Cu RTCP, centrul cnc 5 axe pentru prelucrare complexa mentine varful sculei exact in pozitia programata indiferent de unghiul de rotatie al axelor A si B, garantand precizie pe suprafetele curbe complexe.

Materiale compatibile cu centrul cnc 5 axe pentru prelucrare complexa

Centrul cnc 5 axe pentru prelucrare complexa prelucreaza: lemn masiv (toate essentele) si derivate (MDF, PAL, placaj), spuma de inalta densitate (EPS, PU rigid, XPS) pentru matrite si prototipuri, materiale compozite (fibra de carbon, fibra de sticla cu rasina), aluminiu si aliaje de aluminiu, alama si cupru, materiale plastice tehnice (PMMA/plexiglas, POM, PA, PE), piatra artificiala si compozit acrilic. Configuratia de ax si parametrii de prelucrare se adapteaza la materialul specific la ofertare.

Centrul cnc 5 axe pentru prelucrare complexa vs. centrul 3 axe

Investitia in centrul cnc 5 axe pentru prelucrare complexa se justifica atunci cand productia include piese cu suprafete curbe sau inclinate care necesita mai mult de 2 repoziționari pe un centru 3 axe, piese cu geometrie undercut (perete negativ) imposibil de prelucrat pe 3 axe, cerinte de precizie pe suprafete curbe care nu pot fi satisfacute prin succesiunea de repoziționari manuale sau un timp de prelucrare total mai mic pe piese complexe care justifica investitia initiala mai mare.

Pe piesele care pot fi prelucrate complet pe 3 axe — taiere, profilare dreapta, gaurit vertical — un centru 3 axe ramane alegerea corecta pentru cost de investitie minim si simplitate operationala. Centrul cnc 5 axe pentru prelucrare complexa este alegerea pentru producatorul care se diferentiaza prin capacitatea de a produce geometrii imposibil de realizat altfel, la precizie si calitate de suprafata superioara.

Intrebari frecvente despre centrul cnc 5 axe pentru prelucrare complexa

Ce este RTCP si de ce este important la un centru cnc 5 axe?

RTCP (Rotational Tool Center Point) este o functie a controlerului SYNTEC 610-E5 care compenseaza automat deplasarea geometrica a varfului sculei la rotatia axelor A si B ale capului de taiere. Fara RTCP, inclinarea capului sub un unghi deplaseaza varful sculei din pozitia programata, generand erori pe piesa. Cu RTCP, centrul cnc 5 axe pentru prelucrare complexa mentine varful sculei exact pe traiectoria programata indiferent de unghiul de rotatie — conditie obligatorie pentru precizia pe suprafetele curbe complexe.

Ce avantaj ofera prinderea HSK F63 fata de prinderea ISO la magazinul de scule?

Prinderea HSK F63 (hollow shank taper) ofera rigiditate superioara, repetabilitate de pozitionare mai buna la schimbarea sculei si forta de strangere mai mare la viteze mari de rotatie comparativ cu prinderea ISO30 sau ISO40. Aceste avantaje sunt critice la centrul cnc 5 axe pentru prelucrare complexa unde scula ataca materialul din unghiuri variabile — o scula nu perfect fixata genereaza vibratii si erori de pozitionare amplificate pe suprafetele curbe.

Centrul cnc 5 axe pentru prelucrare complexa poate prelucra si metale usoare?

Da. Centrul cnc 5 axe pentru prelucrare complexa este compatibil cu aluminiu, alama, cupru si aliaje de aluminiu, cu conditia utilizarii frezelor corespunzatoare si a parametrilor de avans si turatie corecti pentru metal. Axul HITECO de 10 kW si racirea cu apa a centrul cnc 5 axe pentru prelucrare complexa sunt dimensionate pentru prelucrarea metalelor neferoase. UZINEX furnizeaza parametrii recomandati pentru fiecare aliaj metalic la ofertare.

Centrul cnc 5 axe pentru prelucrare complexa este eligibil pentru finantare europeana?

Da. UZINEX este membra a Enterprise Europe Network si livreaza echipamente pentru proiecte cu fonduri europene — PNRR digitalizare, Programul Regional, Programul Tranzitie Justa. Centrul cnc 5 axe pentru prelucrare complexa poate fi adaugat direct in SEAP/SICAP. Optiuni de leasing si credit disponibile pe pagina de credite si leasing UZINEX.

De ce UZINEX pentru centrul cnc 5 axe pentru prelucrare complexa

Centrul cnc 5 axe pentru prelucrare complexa este cea mai complexa investitie CNC din catalogul UZINEX — configuratia corecta a curselor, tipului de ax si sistemului de fixare determina direct capacitatea de a prelucra piesele specifice aplicatiei tale.

• Configurare la ofertare — UZINEX dimensioneaza cursele X, Y, Z, tipul axului HITECO sau Changchuan si configuratia mesei la dimensiunile si tipul pieselor prelucrate in fabrica ta.
• Programare initiala CAM inclusa — inginerii UZINEX verifica compatibilitatea softului CAM cu controlerul SYNTEC 610-E5 si RTCP si asigura ca postprocesorul genereaza G-code corect pentru configuratia 5 axe la punerea in functiune.
• Transport, montaj si punere in functiune incluse — centrul cnc 5 axe pentru prelucrare complexa necesita instalare specializata si calibrare geometrica a celor 5 axe; UZINEX asigura tot procesul la locatia ta.
• Garantie 36 luni — acoperire extinsa in productie industriala continua.
• Piese de schimb Yaskawa, SHIMPO si SYNTEC in stoc la Iasi — componente critice disponibile imediat, fara opriri prelungite.
• Suport tehnic national 24–48 ore — tehnicieni cu acoperire nationala si timp de raspuns garantat.
• Eligibil fonduri europene — documentatie tehnica completa pentru PNRR, POR si alte programe active.

Centrul cnc 5 axe pentru prelucrare complexa UZINEX — ax HITECO 10 kW (optiune Changchuan 14 kW), cap 5 axe HITECO/LX500, carusel 8 scule HSK F63, SYNTEC 610-E5 RTCP, Yaskawa Japonia (X 1,3 kW + Y 2×1,3 kW + Z 1,8 kW), SHIMPO ×3 Japonia, Delta 15 kW, masa T-slot + vacuum, racire apa, Igus Germania, curse X 1.300–2.000 mm / Y 2.000–6.000 mm / Z 300–600 mm, garantie 36 luni, transport montaj si punere in functiune incluse in toata Romania.
